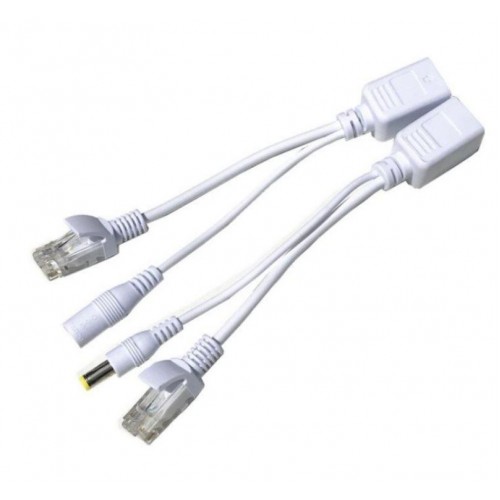

Устройство для передачи питания PoE по витой паре (по кабелю UTP) от стандартного блока питания к IP-камерам и другим устройствам

ВНИМАНИЕ!!! Для работы вашего устройства необходимо использовать блок питания с подходящими параметрамиДля камер видеонаблюдения - это DC12V

Устройство используется в случаях, когда питаемое устройство (например, IP-камера) не поддерживает ни один из стандартов PoE, и организовать отдельное питание для устройства нет возможности

Использует свободные провода в кабеле Ethernet для передачи питания оборудованию (конт. 4, 5+; 7, 8-)

Данное решение имеет простейшую схему, поэтому согласование передающего и принимающего устройств не проводится, что при неправильном подключении создает угрозу поломки подключаемого оборудования

PoE-инжектор это устройство, предназначенное для подачи напряжения в линию Ethernet и позволяющее организовать питание оконечного устройства с использованием технологии PoE

Вход - RJ45(10/100 Base-T)/гнездо DC 2.1*5.5мм, выход - RJ45 (PoE)

PoE-сплиттер это устройство, предназначенное для выделения линии с постоянным напряжением 12 В (возможны варианты) из сети Ethernet с поддержкой питания PoE. Позволяет организовать питание оконечного устройства, не поддерживающего PoE

Вход- RJ45 (PoE), выход - RJ45 (10/100 Base-T)/штекер DC 2.1*5.5мм

Используются для IP-камер и других устройств, таких как роутеры, точки доступа, маршрутизаторы, модемы, коммутаторы, встраиваемые компьютеры и других сетевых устройств, не поддерживающих технологию PoE

Дальность работы: 30 метров (в зависимости от напряжения питания, силы тока, кабеля и качества соединений)

Требования к категории кабеля

Кабель классифицируется по эффективной скорости передачи т.е. по полосе пропускания. Для реализации в проектах линий с функцией PoE кабель должен соответствовать категории (cat) не ниже Cat5e

Рекомендованные категории кабелей:

Cat.5e полоса частот 100 МГц

Cat.5e - полоса частот 200 МГц

Cat.6 - полоса частот 250 МГц

Cat.6a - полоса частот до 500 МГц

Cat.7 - полоса частот до 600 МГц

Cat.7а - полоса частот до 1200 МГц
